در این مقاله به بررسی آموزش نصب کلید بالابر ساختمانی می پردازیم.
در حال حاضر، استفاده از تکنولوژیهای نوین در ساخت و ساز به یک ضرورت تبدیل شده است. از میان ابزارها و تجهیزات متعدد، وسایلی که برای جابجایی و انتقال مصالح ساختمانی و تجهیزات به طبقات مختلف یک سازه استفاده میشوند، نقشی حیاتی در افزایش کارایی و ایمنی پروژههای عمرانی ایفا میکنند. یکی از این تجهیزات کلیدی، که عملکرد آن به شکل چشمگیری بر سرعت و اثربخشی فرآیند ساخت و ساز تأثیر میگذارد، دستگاهی است که به منظور حمل بار به ارتفاعات طراحی شده است. بالابر ساختمانی، که به صورت عمودی حرکت میکند، امکان انتقال مصالح ساختمانی سنگین و حجیم را از پایین به بالا و بالعکس فراهم میآورد، و بدین ترتیب، کاهش چشمگیری در نیاز به نیروی انسانی و زمان صرف شده برای این امور ایجاد میکند.
آموزش نصب کلید بالابر ساختمانی می تواند یکی از آموزش های مهم در زمینه کار با این ابزار باشد. همینطور می توانید بهترین بالابرهای ساختمانی را از شرکت بالابر سازی فارکو تهیه نمایید.

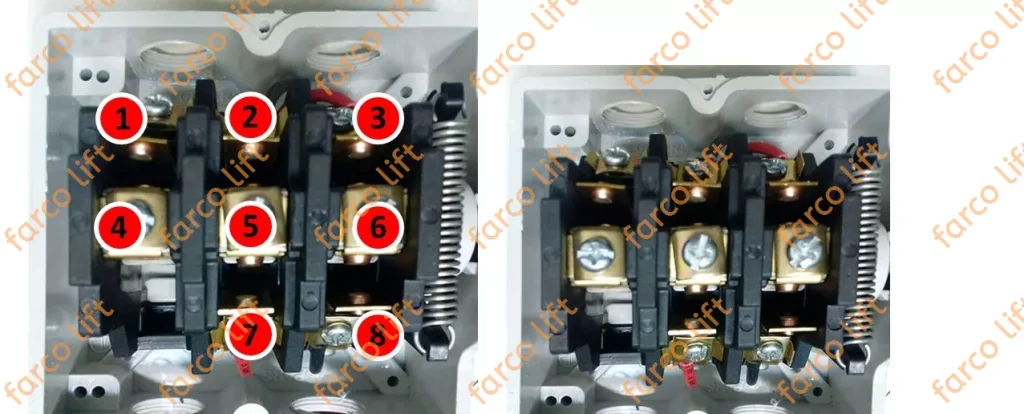

نمای داخلی کلید بالابر ساختمانی
در این عکس شما می توانید نمای داخلی کلید بالابر ساختمانی را مشاهده کنید.
آموزش ویدیویی نصب کلید بالابر ساختمانی به زبان ساده
نصب کلید بالابر ساختمانی، چه تک فاز و چه سه فاز، نیازمند دقت و رعایت نکات ایمنی است. در این آموزش، به طور کامل مراحل نصب کلید بالابر ساختمانی را برای هر دو نوع الکتروموتور توضیح خواهیم داد.
در این ویدیو به شکل کامل نصب کلید بالابر توضیح داده خواهد شد.
نصب کلید بالابر ساختمانی تک فاز همراه با ویدیو
برای نصب کلید بالابر ساختمانی تکفاز به صورت حرفهای و با جزئیات کامل، مراحل زیر را با دقت انجام دهید. این راهنما شامل نکات تخصصی و اصول ایمنی برای اطمینان از نصب صحیح و کارآمد است.
آمادهسازی تجهیزات و ابزار مورد نیاز
- ابزارها:
- پیچگوشتیهای دوسو و چهارسو
- مولتیمتر برای اندازهگیری مقاومت و ولتاژ
- سیملختکن
- نوار عایق با کیفیت بالا
- سیمهای استاندارد با سطح مقطع مناسب
- تجهیزات ایمنی:
- دستکشهای عایق برق
- عینک محافظ
- کفشهای ایمنی
- جعبه کمکهای اولیه
قطع جریان برق
- برق را از جعبه فیوز اصلی قطع کنید و با مولتیمتر اطمینان حاصل کنید که برق در محل کار قطع است تا از خطر برقگرفتگی جلوگیری شود.
بررسی مدار و تعیین سیمپیچها
- تشخیص سیمپیچها:
- سیمپیچ اصلی (U1 و U2) مقاومت کمتری نسبت به سیمپیچ کمکی (Z1 و Z2) دارد. با استفاده از مولتیمتر، سیمپیچها را تعیین کنید.
- سیمپیچ اصلی معمولاً به ترمینالهای ۷ و ۸ و سیمپیچ کمکی به ترمینالهای ۴ و ۵ متصل میشود.
انتخاب محل نصب کلید
- کلید باید در محلی نصب شود که دسترسی به آن آسان باشد و از عوامل محیطی مثل رطوبت و گرد و غبار محافظت شود.
اتصالات الکتریکی برای نصب کلید بالابر ساختمانی تک فاز
- اتصال سیمها:
- سیمهای U1 و U2 (سیمپیچ اصلی) را به ترمینالهای ۷ و ۸ کلید وصل کنید.
- سیمهای Z1 و Z2 (سیمپیچ کمکی) را به ترمینالهای ۴ و ۵ متصل کنید.
- یک تکه سیم برای اتصال کوتاه بین ترمینالهای ۴ و ۶ استفاده کنید.
- سیم فاز (L) و نول (N) را به ترتیب به ترمینالهای ۳ و ۵ وصل کنید.
عایقبندی و محافظت
- تمامی اتصالات را با نوار عایق به خوبی عایقبندی کنید تا از هرگونه اتصال کوتاه و خطرات احتمالی جلوگیری شود.
- استفاده از لولههای محافظ سیم برای جلوگیری از آسیب به سیمها توصیه میشود.
تست نهایی
- پس از اتمام نصب، جریان برق را دوباره وصل کنید و با مولتیمتر ولتاژ و جریان در نقاط مختلف مدار را بررسی کنید.
- عملکرد بالابر را با روشن و خاموش کردن کلید تست کنید تا از صحت عملکرد آن مطمئن شوید.
- تمامی اتصالات و مراحل انجام شده را یک بار دیگر بازبینی کنید تا از صحت آنها اطمینان حاصل کنید.
- گزارش کاملی از نصب تهیه کنید که شامل جزئیات مراحل انجام شده، نتایج تستها و توصیههای نگهداری باشد.
آموزش ویدیویی سیم بندی کلید بالابر تک فاز
در این بخش می توانید به صورت ویدیویی، آموزش سیم بندی بالابر تک فاز را مشاهده کنید. در نصب نصب کلید بالابر ساختمانی، الکترومتورهای تک فاز یکی از ارکان اساسی به حساب می آیند. بنابراین این ویدیوی آموزشی می تواند بسیاری از مشکلات شما در سیم بندی و بستن کلید بالابر را حل کند.
انواع کلید بالابر تک فاز: راهنمای جامع و تخصصی
کلید بالابر تکفاز یکی از اجزای مهم در سیستمهای بالابر ساختمانی است که برای کنترل حرکت الکتروموتور در سه حالت بالا، پایین و توقف استفاده میشود. انواع مختلفی از این کلیدها وجود دارند که هر کدام برای کاربردهای خاص و با ویژگیهای متفاوت طراحی شدهاند. در ادامه، به بررسی تخصصی این انواع میپردازیم:
کلید اهرمی (Lever Switch)
کلیدهای اهرمی از رایجترین انواع کلیدهای بالابر تکفاز هستند. این کلیدها دارای سه حالت عملکردی (بالا، پایین، توقف) هستند و با حرکت یک اهرم، دستورات مختلف به الکتروموتور ارسال میشود. این نوع کلیدها به دلیل سادگی در استفاده و قابلیت تحمل جریانهای بالا، بسیار محبوب هستند.
کلید فشاری (Push Button Switch)
این نوع کلیدها با دکمههای فشاری برای کنترل حرکت بالابر طراحی شدهاند. کلیدهای فشاری معمولاً دارای دو یا سه دکمه مجزا برای حرکت به سمت بالا، پایین و توقف هستند. این نوع کلیدها به دلیل راحتی در استفاده و طراحی ارگونومیک، در بسیاری از سیستمهای بالابر مورد استفاده قرار میگیرند.
کلید چرخشی (Rotary Switch)
کلیدهای چرخشی با چرخاندن یک دکمه یا دستگیره، دستورات مختلف را به الکتروموتور ارسال میکنند. این نوع کلیدها به دلیل دقت بالا و قابلیت تنظیم آسان، برای کاربردهایی که نیاز به کنترل دقیق دارند، مناسب هستند.
کلیدهای دیجیتال و هوشمند (Digital and Smart Switches)
با پیشرفت تکنولوژی، کلیدهای دیجیتال و هوشمند نیز به بازار عرضه شدهاند. این کلیدها دارای نمایشگرهای دیجیتال و قابلیتهای برنامهریزی پیشرفته هستند. کلیدهای هوشمند میتوانند به سیستمهای کنترلی پیشرفته متصل شده و از طریق اپلیکیشنهای موبایل کنترل شوند.
نکات تخصصی در انتخاب و نصب کلید بالابر تک فاز
- ظرفیت جریان: کلیدهای بالابر تکفاز بر اساس ظرفیت جریان (آمپر) دستهبندی میشوند. معمولاً کلیدهای با ظرفیت 16، 25 و 32 آمپر در بازار موجود هستند. انتخاب ظرفیت مناسب کلید باید بر اساس توان الکتروموتور و نیازهای عملیاتی صورت گیرد.
- مواد ساخت: کلیدهای با کیفیت از مواد مقاوم در برابر حرارت و ضربه ساخته میشوند. پلاستیکهای مرغوب و آلیاژهای فلزی برای افزایش دوام و عمر مفید کلیدها استفاده میشوند.
- استانداردهای ایمنی: کلیدهای بالابر باید مطابق با استانداردهای ایمنی بینالمللی ساخته شوند. وجود سیستمهای حفاظتی مانند قطعکنهای جریان اضافی (Circuit Breakers) میتواند از آسیبهای احتمالی جلوگیری کند.
- قابلیت نصب: کلیدهای بالابر باید به گونهای طراحی شوند که نصب و تعویض آنها به راحتی انجام شود. طراحی ارگونومیک و محلهای اتصال مناسب از جمله ویژگیهای مهم در این زمینه هستند.
نصب کلید بالابر سه فاز بالابر همراه با ویدیو
- آمادهسازی تجهیزات: مانند مرحله قبل، تجهیزات و ابزارهای لازم را آماده کنید و مطمئن شوید که برق قطع است.
- شناسایی سیمهای الکتروموتور: در موتورهای سه فاز، معمولاً سه سیم برای فازهای R، S و T وجود دارد.
- اتصال سیمها به کلید:
- سیمهای فاز R، S و T را به ترمینالهای 2، 4 و 6 کلید متصل کنید.
- سیمهای خروجی الکتروموتور به ترمینالهای 1، 3 و 5 کلید متصل شوند.
- اتصال سیمهای مشترک: در موتورهای سه فاز، معمولاً یک سیم مشترک (نول) وجود دارد که باید به ترمینال مخصوص خود متصل شود.
- تست و راهاندازی: در زمینه آموزش نصب کلید بالابر ساختمانی، پس از اتمام سیمبندی، کلید را در وضعیتهای مختلف تست کنید تا از عملکرد صحیح آن اطمینان حاصل کنید. اطمینان حاصل کنید که موتور به درستی چرخش میکند و در حالت توقف خاموش میشود.
آموزش ویدیویی سیم بندی و نصب کلید بالابر سه فاز
در این ویدیو به بررسی کامل سیم بندی موتور بالابر سه فاز می پردازیم.
نکات ایمنی و تخصصی بیشتر برای نصب کلید بالابر
- محکمسازی پایهها:
- پایههای بالابر باید در سطح صاف و محکم نصب شوند. از وزنههای مناسب برای استحکام پایهها استفاده کنید و شاسی بالابر را با کابل و سیم مهار به ستونهای مجاور متصل کنید.
- بازبینی دورهای:
- وضعیت استقرار بالابر به صورت روزانه یا هفتگی توسط افراد مسئول بررسی شود و در صورت نیاز جا به جایی بالابر با نظارت فرد متخصص انجام شود.
با رعایت این مراحل، میتوانید کلید بالابر ساختمانی را به درستی و با ایمنی کامل نصب کنید. برای اطلاعات بیشتر و مشاهده تصاویر آموزشی، میتوانید به منابع معتبر مراجعه کنید.
محاسبه قطر سیمها برای بالابر تک فاز و سه فاز
قطر سیم ها در هر بالابر با فاز مختلف تفاوت دارند که عبارتند از:
بالابر تکفاز
با توجه به طول کابل و قدرت موتور، نوع و قطر کابل را انتخاب کنید. برای بالابرهای ساختمانی تکفاز، سیمهای با سطح مقطع 2.5 میلیمتر مربع به بالا توصیه میشود.
بالابر سهفاز
برای بالابرهای ساختمانی سهفاز، سیمهای با سطح مقطع 4 میلیمتر مربع به بالا توصیه میشود. این سیمها باید قادر به تحمل جریان بالاتری باشند که معمولاً در موتورهای سهفاز مورد نیاز است.
فرمول برای محاسبه قطر سیمها در بالابر
برای انتخاب دقیقتر قطر سیمها، میتوانید از فرمول زیر استفاده کنید:
که در آن:
- سطح مقطع سیم به میلیمتر مربع
- جریان مورد نیاز موتور به آمپر
- ضریب رسانایی (معمولاً برای مس 6 و برای آلومینیوم 4)
